Выпускной коллектор

Снятие

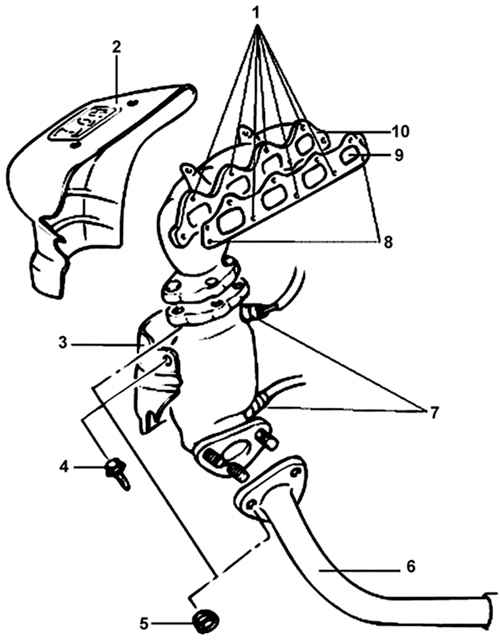

Рисунок 2.67. Выпускной коллектор: 1 – самоконтрящиеся гайки, 25– 30 Н·м; 2, 3 – термозащитный экран; 4 – болт, 12–15 Н·м; 5 – гайка, 30–40 Н·м; 6 – передняя выхлопная труба; 7 – датчик концентрации кислорода; 8 – гайка, 35–55 Н·м; 9 – прокладка выпускного коллектора; 10 – выпускной коллектор

Снимите термозащитный экран выпускного коллектора (Рисунок 2.67).

Отверните гайки и снимите выпускной коллектор.

Снимите прокладку выпускного коллектора.

Проверка

Проверьте выпускной коллектор на наличие повреждений или трещин.

Металлической линейкой и щупом в нескольких направлениях проверьте плоскостность привалочной поверхности выпускного коллектора. Если отклонение от плоскостности превышает допустимые пределы, замените выпускной коллектор.

Допустимое отклонение от плоскостности – не более 0,15 мм, предельно допустимое отклонение – 0,3 мм.

Установка

Установите выпускной коллектор с новой прокладкой и закрепите гайками:

– М8 – 25–30 Н·м;

– М10 – 35–55 Н·м.

Установите термозащитный экран выпускного коллектора.

Не используйте повторно прокладку выпускного коллектора.
