Ремни вспомогательных агрегатов

Проверка натяжения ремня

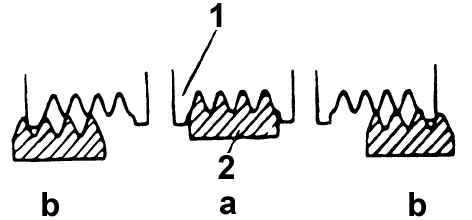

Рисунок 2.4. Расположение ремня привода вспомогательных агрегатов на шкиву: а – правильно; b – неправильно; 1 – шкив; 2 – ремень

Проверьте, чтобы ремень не был поврежден и его ребра соответствовали пазам на шкиву (Рисунок 2.4).

При установке ремня привода вспомогательных агрегатов убедитесь, что его ребра правильно расположены в пазах шкива.
Если при работе двигателя слышен шум от проскальзывания ремня, проверьте ремень на износ, повреждение или разрушение поверхности касания со шкивом, проверьте также шкив на наличие заклинивания.

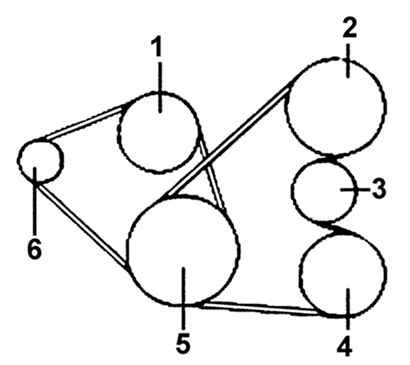

Рисунок 2.5. Ремни привода вспомогательных агрегатов: 1 – шкив водяного насоса; 2 – шкив насоса гидроусилителя рулевого управления; 3 – натяжной ролик; 4 – шкив компрессора кондиционера; 5 – шкив коленчатого вала; 6 – шкив генератора

Проверьте натяжение ремня, нажав на него усилием 100 Н (10 кгс) в месте, расположенном на одинаковом удалении от шкивов, и с помощью прибора для измерения натяжения измерьте его прогиб (Рисунок 2.5). Номинальное натяжение ремня привода вспомогательных агрегатов приведено в табл. 2.2.

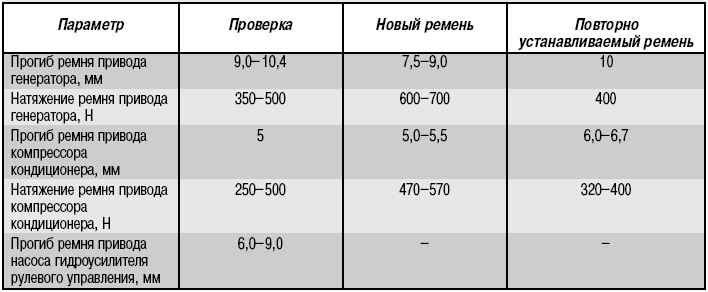

Таблица 2.2

Номинальное натяжение ремня привода вспомогательных агрегатов

Натяжение ремня необходимо проводить в месте, расположенном на одинаковом удалении от шкивов.
При установке нового ремня отрегулируйте натяжение по среднему значению
диапазона, указанного в табл. 2.2 (см. «Новый ремень»). Пустите двигатель и оставьте его работать на холостом ходу в течение 5 мин и проверьте натяжение, которое должно соответствовать значению, приведенному в столбце «Проверка»

При регулировке натяжения ремня, который уже использовали, или нового ремня после 5 мин работы см. значение, приведенное в столбце «Повторно устанавливаемый ремень».

При периодических проверках пользуйтесь контрольным значением, приведенным в столбце «Проверка».

Измерение натяжения прибором типа А

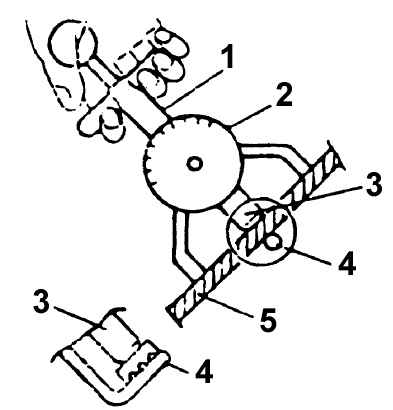

Рисунок 2.6. Измерение натяжения привода вспомогательных агрегатов прибором типа А: 1 – прибор типа А; 2 – шкала прибора; 3 – измерительный шпиндель; 4 – крюк; 5 – ремень привода вспомогательных агрегатов

Установите прибор типа А на ремень в месте, расположенном на одинаковом удалении от шкивов, измерительный шпиндель и крюк прибора должны располагаться с противоположных сторон ремня (Рисунок 2.6).

При измерении натяжения ремня исключите касание шкалы прибора о другие элементы моторного отсека.

Измерение натяжения прибором типа В

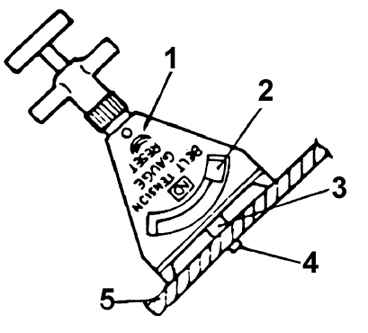

Рисунок 2.7. Измерение натяжения ремня привода вспомогательных агрегатов прибором типа В: 1 – кнопка «RESET»; 2 – положение «RESET»; 3 – измерительный шпиндель; 4 – крюк; 5 – ремень привода вспомогательных агрегатов

1. При измерении натяжения ремня прибором типа В убедитесь в том, что регулятор повернут в направлении, указанном стрелкой на Рисунок 2.7, для установки стрелки прибора в положение «RESET».

2. Стрелка прибора будет продолжать показывать натяжение ремня и после снятия прибора с ремня. Зафиксируйте показания прибора после его снятия.

Регулировка натяжения ремня привода генератора

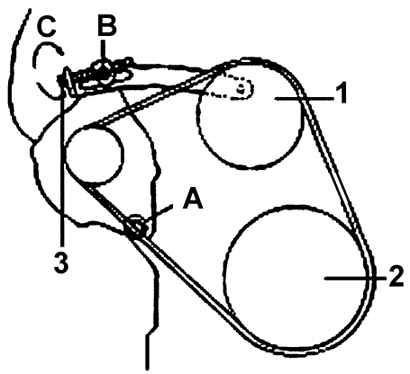

Рисунок 2.8. Элементы регулировки натяжения ремня привода генератора: А – гайка крепления генератора; В – болт фиксации болта регулировки натяжения ремня; С – направление вращения болта для увеличения натяжения ремня; 1 – шкив водяного насоса; 2 – шкив гасителя колебаний коленчатого вала; 3 – болт регулировки натяжения ремня

Ослабьте гайку A (Рисунок 2.8) крепления генератора и болт B фиксации регулировочного болта натяжения ремня.

Если ремень недостаточно натянут, при его работе будет слышен посторонний шум и увеличится износ ремня.
Если ремень натянут слишком сильно, могут быть повреждены подшипники водяного насоса и генератора.

Вращая регулировочный болт, отрегулируйте натяжение ремня в соответствии со спецификацией.

Затяните болт B фиксации болта регулировки натяжения ремня.

Затяните гайку A крепления генератора.

Проверьте натяжение или прогиб ремня, при необходимости повторите регулировку.

Моменты затяжки, Н·м:

гайки крепления генератора......35–55

болта фиксации болта регулировки натяжения ремня.....20–25

регулировочного болта......8–12

Регулировка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера

Рисунок 2.9. Регулировка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера: А – болт крепления шкива механизма натяжения; В – регулировочный болт

Ослабьте болт A (Рисунок 2.9) крепления шкива механизма натяжения.

Вращая регулировочный болт B, отрегулируйте натяжение ремня в соответствии со спецификацией.

Затяните болт A.

Проверьте прогиб ремня и при необходимости повторите регулировку.

Перед повторной проверкой натяжения один раз пустите двигатель.
