Распределительные валы и коромысла
| Отсоедините провод от отрицательной клеммы аккумуляторной батареи. |
| Слейте охлаждающую жидкость. |
| Снимите шланг вентиляции, соединяющий воздушный фильтр и крышку головки блока цилиндров. |
| Снимите воздушный фильтр. |
| Снимите кожухи зубчатого ремня. |

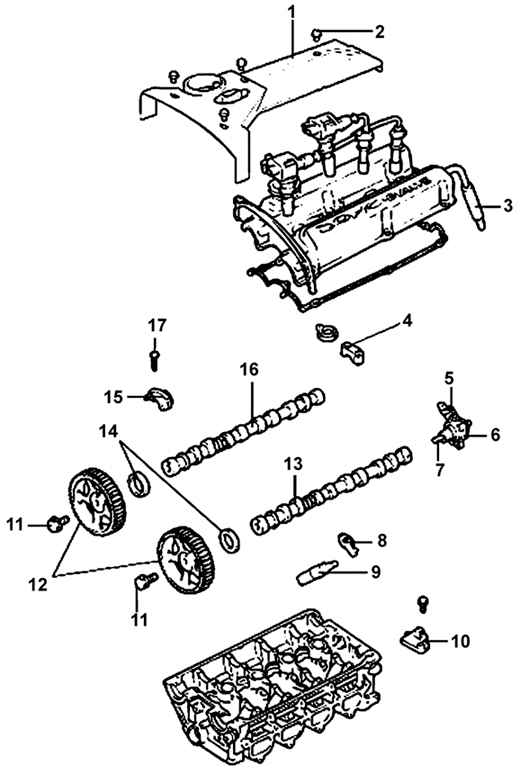

Рисунок 2.29. Распределительные валы и коромысла: 1 – декоративный кожух; 2 – болт, 8–10 Н·м; |
| 3 – шланг вентиляции; 4 – задняя крышка подшипника распределительного вала; 5 – датчик положения распределительного вала; 6 – кронштейн датчика положения распределительного вала; 7 – вал датчика положения распределительного вала; 8 – коромысло; 9 – гидравлический компенсатор зазоров клапанов; 10 – корпус подачи масла; 11 – болт, 80–100 Н·м; 12 – шкивы распределительных валов; 13 – распределительный вал выпускных клапанов; 14 – сальники распределительных валов; 15 – передняя крышка подшипника распределительного вала; 16 – распределительный вал впускных клапанов; |
|
|
| Снимите крышку головки блока цилиндров и датчик положения коленчатого вала (Рисунок 2.29). |
Рисунок 2.17. Выворачивание болта крепления шкива распределительного вала |
|
|
| Удерживая от проворачивания гаечным ключом распределительный вал за лыску, выверните болт крепления и снимите шкив зубчатого ремня с распределительного вала (см. Рисунок 2.17). |
| Выверните болты и снимите крышки подшипников, распределительные валы, коромысла и компенсаторы зазоров клапанов. |
| Для предотвращения изгиба распределительных валов отворачивайте болты крепления крышек подшипников в несколько приемов. |
|
|
| Проверьте легкость и плавность вращения ролика. Если они не вращаются плавно или имеют люфт, замените их. |
| Проверьте поверхность роликов. Замените их, если есть вмятины, повреждения или заклинивание. |
| Проверьте контактный торец коромысла. |
| Проверьте шейки распределительных валов на отсутствие износа. Если они сильно изношены, замените распределительный вал. |
| Проверьте рабочие поверхности кулачков распределительных валов на отсутствие износа. Если кулачки повреждены или сильно изношены, замените распределительный вал. Измерьте высоту каждого кулачка распределительного вала. Номинальная и минимально допустимая высота кулачков распределительных валов приведена в табл. 2.4. |
| Высота кулачков распределительных валов |
| Установите распределительные валы на головку блока цилиндров, не устанавливая коромысел. |
Нанесите тонкий слой чистого моторного масла на шейки и кулачки распределительных валов.
Распределительный вал выпускных клапанов имеет паз на задней части для привода датчика положения распределительного вала. |
|
|

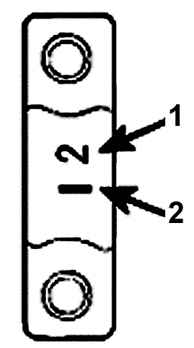

Рисунок 2.30. Расположение номера (1) и идентификационной метки (2) крышки подшипника распределительного вала |
|
|
| Установите крышки подшипников распределительных валов. Проверьте идентификационные метки, обозначающие распределительные валы впускных или выпускных клапанов (Рисунок 2.30). |
| I – распределительный вал впускных клапанов. |
| Е – распределительный вал выпускных клапанов. |
| Проверьте, чтобы распределительный вал легко поворачивался от руки. После проверки снимите крышки подшипников и распределительные валы, затем установите коромысла. |
| Убедитесь, что установочные штифты шкивов в торце распределительного вала направлены вверх. |

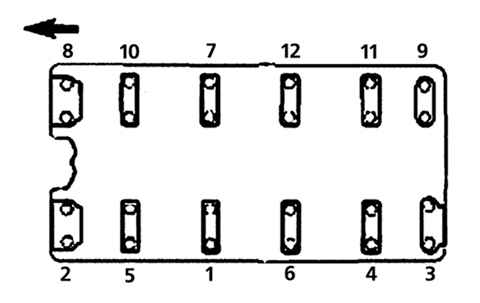

Рисунок 2.31. Последовательность затяжки болтов крепления крышек подшипников распределительных валов |
|
|
| В последовательности, показанной на Рисунок 2.31, в два или три этапа затяните болты крепления крышек подшипников моментом 19–21 Н·м. |
| Равномерно затягивайте болты крепления крышек подшипников. |
|
|
| Используя специальные инструменты для установки сальника распределительного вала и направляющую (09221–21000, 09221–21100), запрессуйте сальник распределительного вала. Перед запрессовкой сальника смажьте моторным маслом его наружную поверхность. Вставьте сальник по переднему торцу распределительного вала и установите его, ударяя молотком по приспособлению до полной установки. |
| Установите шкив распределительного вала и закрепите его болтом моментом 80–100 Н·м. |

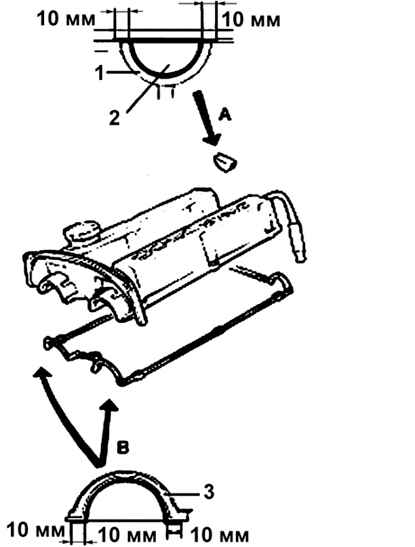

Рисунок 2.32. Места нанесения герметика перед установкой крышки головки блока цилиндров: А – места нанесения герметика Threebond No.10 или аналога; В – места нанесения герметика Threebond No.1212D или аналога; 1 – головка блока цилиндров; 2 – полукруглое уплотнение; |
| 3 – крышка головки блока цилиндров |
|
|
| Установите крышку головки блока цилиндров. Нанесите герметик в местах, показанных на Рисунок 2.32. |
| Момент затяжки болтов крепления крышки головки блока цилиндров – 8–10 Н·м,болтов крепления декоративной крышки – 4–5 Н·м. |
| Расположите эти детали таким образом, чтобы их можно было установить повторно в те же положения. |
|
|
| Вверните свечи зажигания и установите катушку зажигания. Подсоедините провода, установите декоративную крышку. |
| Не используйте повторно маслосъемный колпачок. |
|
|
| Установите штифт шкива распределительного вала впускных клапанов положения распределительного вала. |
| Совместите вал датчика положения распределительного вала с пазом в распределительном валу и установите кронштейн датчика. |
|
