Воздушный фильтр. Снятие - установка.

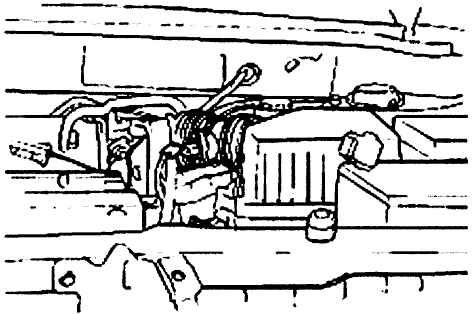

Отсоедините разъем от измерителя расхода воздуха.

Рисунок 2.1. Воздушный фильтр: 1 – воздухозаборный шланг; 2 – хомут; 3 – крышка; 4 – фильтрующий элемент воздушного фильтра; 5 – корпус воздушного фильтра; 6 – резонатор; 7 – хомуты

Ослабьте хомуты и снимите воздухозаборный шланг с воздушного фильтра и резонатора (Рисунок 2.1).

Выверните три болта крепления установочных кронштейнов корпуса воздушного фильтра.

Снимите корпус воздушного фильтра.

Рисунок 2.2. Расположение измерителя расхода воздуха в воздухозаборном шланге

Снимите измеритель расхода воздуха с воздухозаборного шланга (Рисунок 2.2).

При отсоединении разъема от измерителя расхода воздуха тяните за разъем, а не за провод измерителя.

Проверьте корпус и крышку воздушного фильтра и фильтрующий элемент на наличие деформации, коррозии или повреждений.

Проверьте воздуховод на наличие повреждений.

Рисунок 2.3. Удаление сжатым воздухом пыли с верхней части фильтрующего элемента воздушного фильтра

Проверьте фильтрующий элемент воздушного фильтра на наличие засорения или повреждений. При наличии незначительного засорения удалите пыль струей сжатого воздуха, подавая его с внутренней стороны фильтра (Рисунок 2.3).

Проверьте корпус воздушного фильтра на наличие засорения или повреждений.

Установка проводится в последовательности, обратной снятию.
