Расширительная Воздушная Камера и Выпускной коллектор. Снятие и Установка
Рисунок 2.91. Впускной коллектор и расширительная воздушная камера: 1 – болт, 8–12 Н·м; 2, 11 – болты, 15–20 Н·м; 3 – расширительная воздушная камера; 4 – регулятор давления; 5 – топливная магистраль; 6 – топливная форсунка; 7 – болт, 19–21 Н·м; 8 – впускной коллектор; 9, 10 – прокладки; 12 – кронштейн расширительной камеры |
|
|
| Впускной коллектор и расширительная воздушная камера показаны на Рисунок 2.91. |
Рисунок 2.92. Место отсоединения (1) впускного воздушного шланга и вакуумного шланга (2) от дроссельного узла |
|
|
| Отсоедините впускной воздушный шланг от дроссельного узла (Рисунок 2.92). |
| Отсоедините от дроссельного узла трос акселератора и круиз-контроля. |
| Отсоедините шланг подвода охлаждающей жидкости и снимите дроссельный узел. |
| Отсоедините шланг вентиляции картера и шланг вакуумного усилителя тормозов. |
| Отсоедините вакуумный шланг. |
| Снимите опору расширительной воздушной камеры. |
| Уменьшите давление в системе питания топливом и отсоедините от топливной магистрали шланг подачи топлива. |
| Снимите расширительную воздушную камеру и прокладку. |
| Отсоедините разъем от топливных форсунок. |

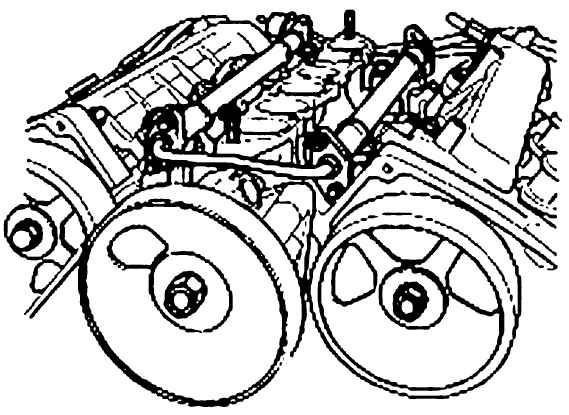

Рисунок 2.93. Расположение топливной магистрали на двигателе |
|
|
| Снимите топливную магистраль вместе с топливными форсунками и регулятором давления топлива (Рисунок 2.93). |
| Будьте осторожны – не уроните топливные форсунки при снятии топливной магистрали. |
|
|
| Отсоедините разъем от датчика температуры охлаждающей жидкости. |
| Снимите впускной коллектор. |
| Проверьте расширительную воздушную камеру и впускной коллектор на отсутствие повреждений, трещин или сужения вакуумного выходного отверстия, а также воздушных каналов и отверстий для охлаждающей жидкости. |
| Металлической линейкой и щупом в нескольких направлениях проверьте плоскостность привалочной поверхности впускного коллектора. Если отклонение от плоскостности превышает допустимые пределы, замените впускной коллектор. |
| Отклонение от плоскостности – 0,15–0,2 мм. |
| Установите выпускной коллектор в последовательности, обратной снятию. |
| выпускного коллектора.....15–20 |
| расширительной воздушной камеры.....30–42 |
|
