Система самодиагностики

Блок управления двигателем PCM контролирует входные/выходные сигналы (некоторые сигналы – всегда, а некоторые – только при определенных условиях). Если PCM фиксирует какое-либо нарушение, он записывает диагностический код неисправности и выводит сигнал на диагностический разъем. Неисправности можно прочесть с помощью прибора Generic Scan Tool (GST) или Hi-Scan Pro. Диагностические коды неисправностей останутся в PCM до тех пор, пока подсоединены провода к клеммам аккумуляторной батареи. Диагностические коды неисправностей стираются при отсоединении проводов от клемм аккумуляторной батареи или контактного разъема от PCM или с использованием прибора Generic Scan Tool.

Проверка кодов неисправностей  с использованием прибора  Generic Scan Tool

Выключите зажигание.

Подсоедините сканер к диагностическому разъему.

Включите зажигание.

Для проверки диагностических кодов неисправностей используйте прибор Hi-Scan Pro.

В соответствии с кодами неисправностей отремонтируйте неисправный элемент.

Сотрите диагностические коды неисправностей.

Отсоедините прибор Hi-Scan Pro.

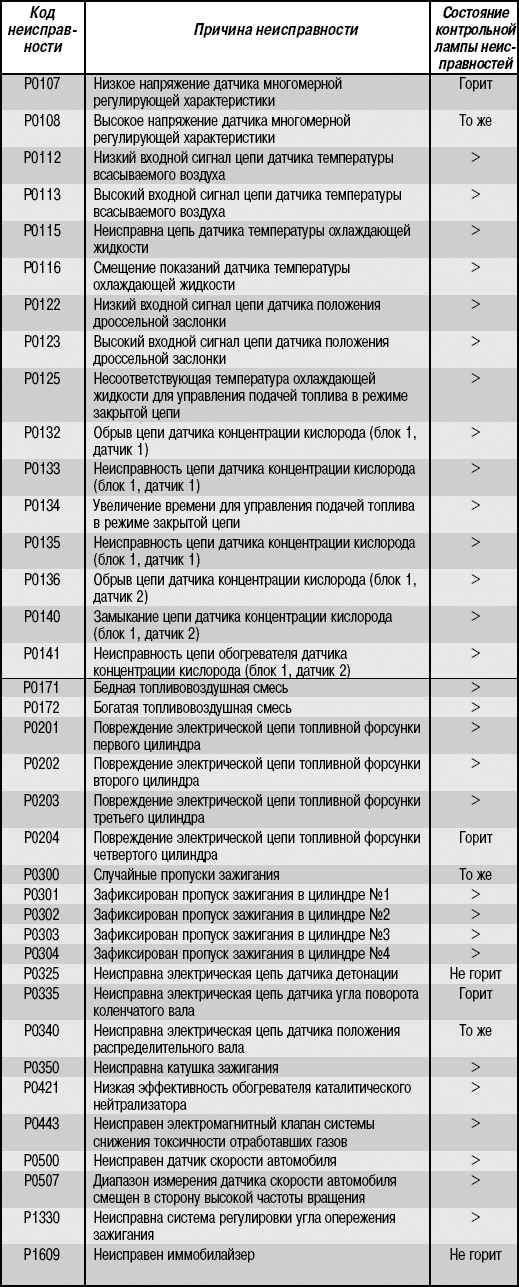

Коды и причины неисправностей автомобилей с двигателями DOHC 2,0 л с OBD приведены в табл. 2.17.

Коды неисправностей автомобилей с двигателями DOHC 2,0 л без OBD приведены в табл. 2.18.

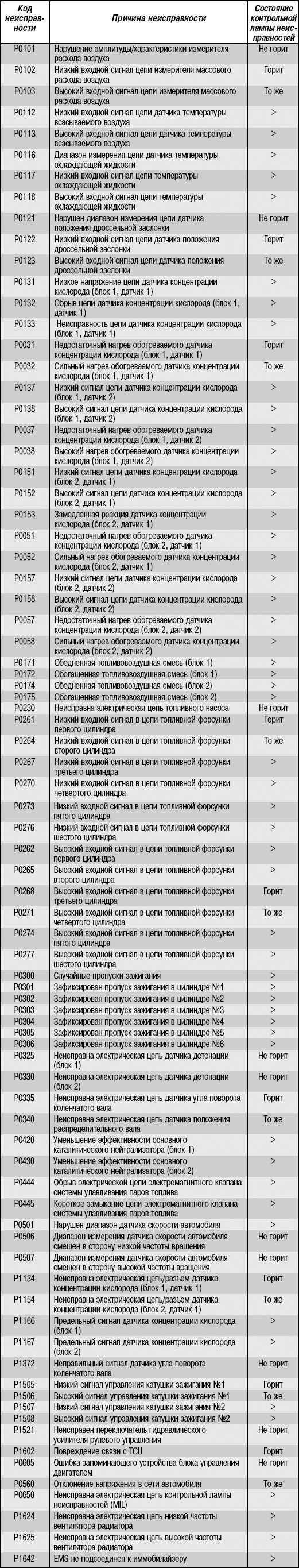

Коды и причины неисправностей автомобилей с двигателями DOHC 2,4 л с OBD приведены в табл. 2.19.

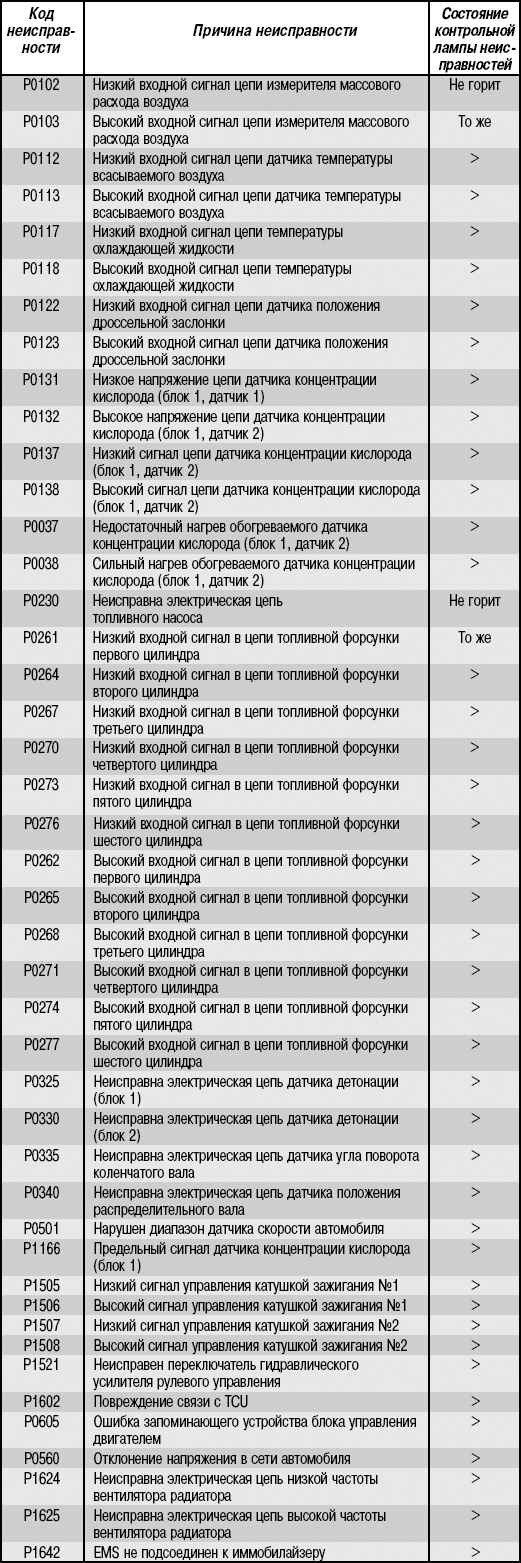

Коды и причины неисправностей автомобилей с двигателями V6 2,7 л с OBD приведены в табл. 2.20.

Коды и причины неисправностей автомобилей с двигателями V6 2,7 л без OBD приведены в табл. 2.21.
