 Ремни вспомогательных агрегатов

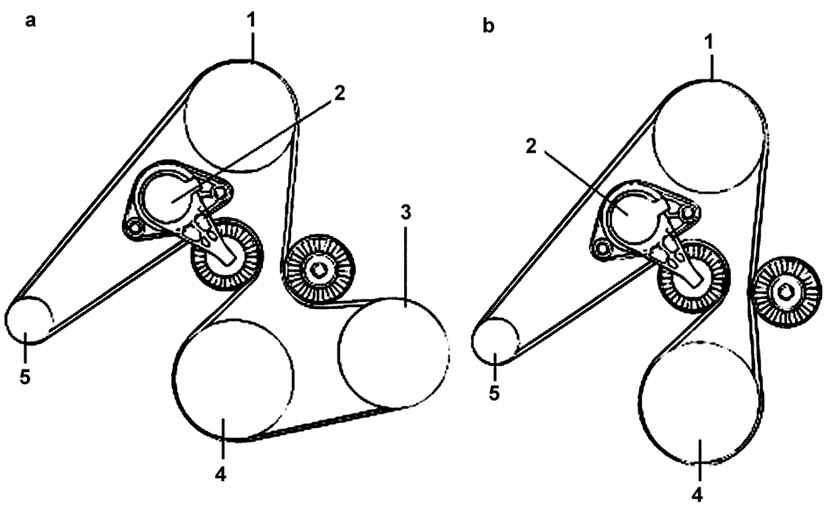

Рисунок 2.73. Расположение поликлиновых ремней на шкивах: а – с кондиционером; b – без кондиционера; 1 – шкив насоса усилителя рулевого управления; 2 – натяжное устройство; 3 – шкив компрессора кондиционера; 4 – шкив коленчатого вала; 5 – шкив генератора


Проверьте состояние, натяжение и расположение ремней на шкивах (Рисунок 2.73).
Наденьте ремень привода вспомогательных агрегатов на ролик натяжного устройства, установите натяжное устройство и закрепите его болтами.
Если натяжное устройство уже установлено, чтобы обеспечить установку ремня, выверните болты и снимите натяжное устройство.
Момент затяжки болтов крепления натяжного устройства – 20–27 Н·м.
Установите ремень в следующем порядке:
– шкив генератора;
– шкив насоса усилителя рулевого управления;
– шкив коленчатого вала;
– шкив компрессора кондиционера.


Рисунок 2.74. Использование ключа на 16 мм для поворота натяжного устройства


Ключом на 16 мм поверните натяжное устройство по часовой стрелке (на угол около 14°) и наденьте ремень на направляющий шкив (Рисунок 2.74).


Рисунок 2.4. Расположение ремня привода вспомогательных агрегатов на шкиву: а – правильно; b – неправильно; 1 – шкив; 2 – ремень


При установке ремня на ролик убедитесь, что он проходит по центру ролика (см. Рисунок 2.4).
Указатель натяжного устройства должен находиться между метками «MIN» и «MAX», в противном случае замените ремень.
