Катушки зажигания двигателей DOHC
Катушки зажигания двигателей DOHC снабжены встроенным коммутатором. |
Измерение сопротивления первичной обмотки. Соедините отрицательный контакт («–») источника напряжением 3 В и контакт «2» разъема коммутатора; проверьте, есть ли электропроводность между контактами «3» и «2», когда контакт «1» и положительный контакт («+») соединены и отсоединены. При соединении контакта «3» с положительным контактом («+») должно быть сопротивление около 0,86 Ом между контактами «1» и «2», а при отсоединении контакта «3» от положительного контакта («+») проводимость между контактами «1» и «2» должна отсутствовать. В противном случае замените коммутатор. |

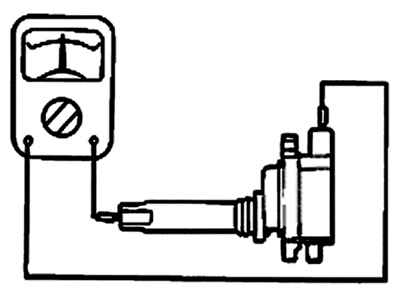

Рисунок 2.127. Измерение сопротивления вторичной обмотки катушки зажигания двигателей DOHC |
|
|
Измерение сопротивления вторичной обмотки. Измерьте сопротивление между контактами высокого напряжения катушки зажигания (Рисунок 2.127). |
Номинальное сопротивление – около 12,1 кОм. |
|
