Стартер

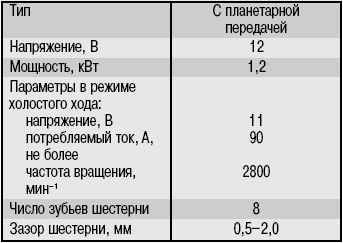

| Техническая характеристика стартера |
|
Стартер представляет собой небольшой, но достаточно мощный электродвигатель, который в сочетании с полностью заряженной аккумуляторной батареей и системой зажигания обеспечивает надежный пуск двигателя. Неисправности системы электропуска двигателя приведены в табл. 10.4. |
| Таблица 10.4 |
| Неисправности системы электропуска двигателя, их возможные причины и методы устранения |
|
Снятие и установка |
Отсоедините провод от отрицательной клеммы аккумуляторной батареи. |
Отсоедините трос привода спидометра и тяги переключения передач. |
Отсоедините контактный разъем и провод от вывода двигателя стартера. |
|
Выверните гайку и болт, затем снимите двигатель стартера (Рисунок 10.9). |
Установка проводится в последовательности, обратной снятию. |
Снятие упорного и стопорного колец |
Выверните два сквозных болта и снимите переднюю крышку стартера (Рисунок 10.10). |
|
Для снятия муфты свободного хода с вала якоря необходимо снять стопорное кольцо. Оправкой передвиньте упорное кольцо в сторону шестерни и снимите его (Рисунок 10.11). Снимите с вала упорное кольцо. |
Установите упорное и стопорное кольца с передней стороны вала ротора, после чего переместите упорное кольцо к пружинному кольцу. |
Регулировка зазора шестерни |
Отсоедините провод от клеммы «М» тягового реле стартера. |
Подсоедините дополнительными проводами клеммы аккумуляторной батареи к выводам «S» и «М» тягового реле стартера – шестерня стартера выдвинется вперед. |
|
|

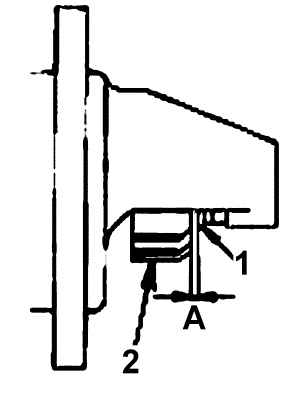

Плоским щупом проверьте зазор между шестерней и стопором (зазор шестерни) (Рисунок 10.12). |
Зазор шестерни должен быть 0,5–2,0 мм. |
Если зазор шестерни не соответствует требуемому, отрегулируйте его, добавив или убрав регулировочные прокладки между тяговым реле и передней крышкой. |
Замена щеток и пружин |
Щетки, изношенные до линии предельного износа или пропитанные маслом, надо заменить. |
При замене щеток обмотки возбуждения разломайте пассатижами изношенную щетку, соблюдая осторожность, чтобы не повредить плетеный провод. |
Шкуркой зачистите конец плетеного повода, чтобы обеспечить его надежный контакт с новой щеткой. |
|

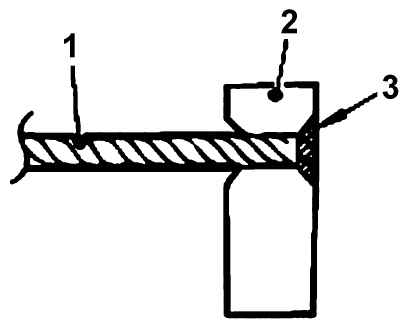

Вставьте плетеный провод в отверстие щетки и припаяйте его. Убедитесь, что плетеный провод и избыточный припой не выходят на поверхность щетки (Рисунок 10.13). |
При замене «массовой» щетки извлеките ее из щеткодержателя, отведя назад отверткой фиксирующую пружину. |
Очистка деталей стартера |
Не погружайте детали стартера в растворитель. Погружение в растворитель тягового реле, статора и/или ротора повредит изоляцию проводов. Протирайте эти детали только чистой ветошью. |
Не промывайте в растворителе муфту свободного хода, так как из нее будет вымыта смазка. |
Муфту свободного хода можно очистить щеткой с очищающимся растворителем и протереть сухой тканью. |
Проверка эксплуатационных характеристик стартера |
Проверка на включение соленоида тягового реле |
Отсоедините контактный разъем от вывода «М» тягового реле стартера. |
Подсоедините дополнительными проводами клеммы аккумуляторной батареи к выводам «S» и «М» тягового реле стартера. |
|
Если шестерня муфты свободного хода выдвинется вперед, катушка соленоида тягового реле исправна. В противном случае замените тяговое реле. |
Проверка на удерживание соленоида тягового реле |
Отсоедините контактный разъем от клеммы «М» тягового реле стартера. |
|
Подсоедините дополнительными проводами клеммы аккумуляторной батареи к клемме «S» и корпусу стартера. |
Если шестерня останется выдвинутой, значит, все исправно. Если шестерня переместится назад, цепь удерживания разомкнута, магнитный переключатель неисправен, и его необходимо заменить. |
Проверка на возврат соленоида тягового реле |
Отсоедините контактный разъем от клеммы «М» тягового реле стартера. |
Подсоедините дополнительными проводами клеммы аккумуляторной батареи к клемме «М» и корпусу стартера. |
|
Вытяните шестерню, а затем отпустите ее. Если она быстро вернется в первоначальное положение, значит, все в порядке. В противном случае замените соленоид тягового реле. |
Эксплуатационные проверки (без нагрузки) |
Закрепите стартер в тисках. |
|

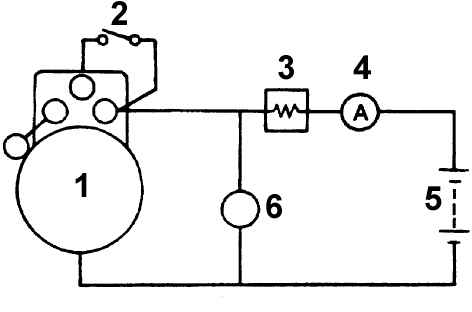

Проведите проверку стартера без нагрузки, для этого соберите схему, как показано на Рисунок - |
Подсоедините амперметр (с пределом измерения 100 А) и угольный реостат, как показано на Рисунок - |
Подсоедините вольтметр с пределом измерения 0–15 В. |
Поверните движок реостата в положение максимального сопротивления. |
Подсоедините провод от отрицательной клеммы батареи к корпусу стартера. |
Установите движок реостата в такое положение, при котором вольтметр покажет напряжение 11,0 В. |
Проверьте ток, потребляемый стартером, и убедитесь, что вал стартера проворачивается легко и плавно. |
Сила ток должна быть не более 90 А. |
Частота вращения – 3000 мин-1 . |
Проверка элементов стартера |
Проверка коллектора |
Установите ротор на V-образных блоках и индикатором часового типа проверьте биение коллектора. Если биение превышает предельно допустимое значение, проточите коллектор или замените ротор. |
Номинальное биение – 0,05 мм, предельно допустимое – 0,1 мм. |
Измерьте диаметр коллектора. Если диаметр меньше требуемого значения, замените ротор. |
Диаметр коллектора – 29,4 мм, минимально допустимый диаметр коллектора – 28,4 мм. |
Измерьте глубину канавок между контактными пластинами коллектора. Если глубина меньше предельно допустимого значения, замените ротор. |
Номинальная глубина – 0,5 мм, минимально допустимая – 0,2 мм. |
Проверка щеткодержателя |
Омметром проверьте проводимость между каждой изолированной щеткой и пластиной щеткодержателя. При наличии проводимости замените щеткодержатель. |
Проверка муфты свободного хода |
Проверьте шестерню и зубья муфты свободного хода на наличие износа и повреждений, при необходимости замените муфту свободного хода. Проверьте зубчатый венец маховика на наличие повреждений. |
Удерживая неподвижно вал стартера, вращайте шестерню муфты свободного хода. Она должна вращаться по часовой стрелке свободно и блокироваться при повороте ее против часовой стрелки. |
Проверка реле стартера |
Снимите реле стартера и проверьте проводимость между его контактами. |
|
Если к контактам «85» и «86» не подается напряжение, контакты «87» и «30» должны быть разомкнуты, а при подаче напряжения к контактам «85» и «86» – контакты «87» и «30» должны быть замкнуты (Рисунок 10.15). |
