Задний бампер

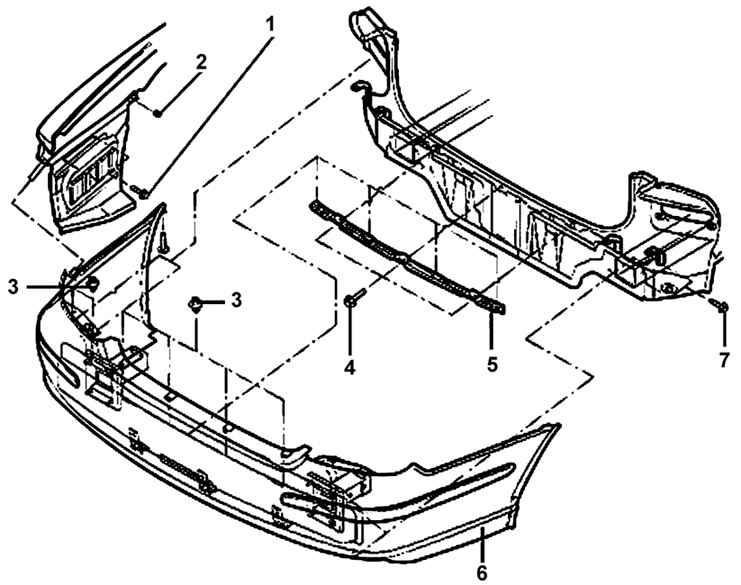

Рисунок 7.31. Задний бампер: 1, 4 – болты, 7–11 Н·м; 2 – гайка; 3 – фиксаторы; 5 – верхняя скоба; 6 – задний бампер в сборе; 7 – болт

Элементы заднего бампера показаны на Рисунок 7.31.

Снятие и установка

Со стороны багажного отсека выверните четыре гайки крепления заднего фонаря, отсоедините разъем и снимите задний фонарь.

Рисунок 7.32. Расположение верхних и нижних фиксаторов крепления заднего бампера

Снимите десять верхних и три нижних фиксатора крепления заднего бампера (Рисунок 7.32).

Рисунок 7.33. Расположение винтов крепления боковой части заднего бампера

Выверните винты крепления боковых частей заднего бампера (Рисунок 7.33).

Снимите облицовку заднего бампера в сборе.

Выверните болты крепления стойки заднего бампера.

Установка проводится в последовательности, обратной снятию.
