Шланги системы рулевого управления с усилителем.

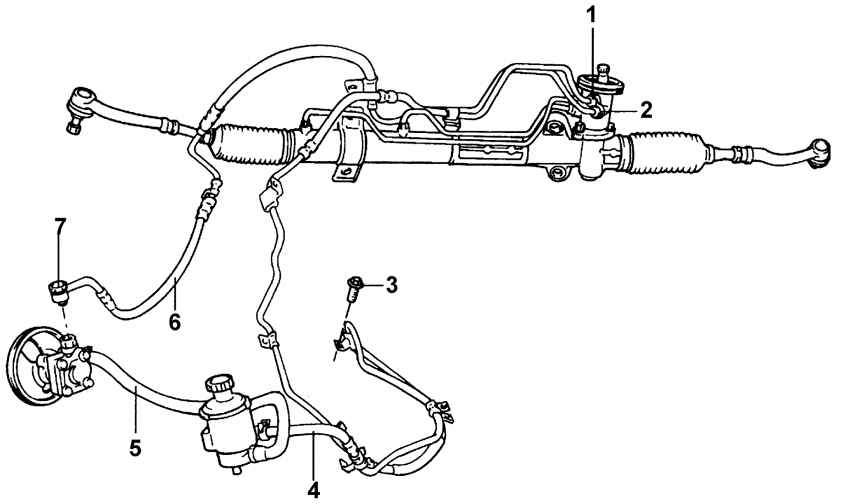

Рисунок 4.35. Шланги системы рулевого управления с усилителем: 1 – конусная гайка крепления трубки возврата жидкости; 2 – конусная гайка крепления напорной трубки; 3 – болт, 4–6 Н·м; 4 – возвратный шланг; 5 – всасывающий шланг; 6 – напорный шланг; 7 – соединение, 70–80 Н·м

Шланги системы рулевого управления с усилителем показаны на Рисунок 4.35.

Слейте жидкость из гидравлической системы усилителя рулевого управления.

Отсоедините возвратный и всасывающий шланги от бачка.

Отверните гайку крепления напорного шланга.

Отсоедините трубку и снимите резиновый возвратный шланг с конусным уплотнением и уплотнительным кольцом круглого сечения.

Отсоедините трубку охлаждения.

Проверьте шланги на наличие повреждений или перетирания.

Убедитесь, что шланг не зажимается другими деталями.

Установка проводится в последовательности, обратной снятию.
