Лобовое стекло
Снятие и установку переднего стекла проводите в перчатках.
Для исключения повреждений поверхностей, расположенных около ветрового стекла, закройте их чехлами. |
|
|
| Для снятия ветрового стекла предварительно снимите следующие элементы: |
| – верхнюю обивку передних стоек; |
| – внутреннее зеркало заднего вида; |
| – рычаги стеклоочистителя; |
| – солнцезащитные козырьки и поручни; |
| – молдинг ветрового стекла. |
| Если невозможно снять молдинг, срежьте его ножом. |
|
|
| Отклоните вниз обивку потолка. |
| Для защиты окрашенной поверхности кузова наклейте клейкую ленту на все кромки кузова вокруг ветрового стекла. |
Рисунок 7.55. Использование специального приспособления 09861–31100 (1) для разрезки уплотнителя переднего стекла |
|
|
| Специальным приспособлением (09861–31100) разрежьте уплотнитель (Рисунок 7.55). |
| Если стекло будет устанавливаться повторно, нанесите установочные метки на стекло и кузов. |
| Для нанесения меток используйте мел. |
|
|
| Специальным приспособлением 09861– 31400 (вакуумными присосками) снимите Лобовое стекло с автомобиля. |
| Проверьте кромки кузова на отсутствие возможной деформации. |
| С помощью острого ножа или специального приспособления (09861–31200) удалите старый герметик до толщины около 2 мм на поверхности вокруг всего фланца для установки стекла. |
| Будьте осторожны, чтобы не удалить больше герметика, чем требуется, а также не повредите ножом окрашенную поверхность кузова. Если покрытие все же повреждено, устраните дефект с помощью краски, поставляемой вместе с автомобилем. |
|
|
| Очистите установочную поверхность кузова с помощью губки, смоченной в спирте, или составом для удаления воска и смазки. |

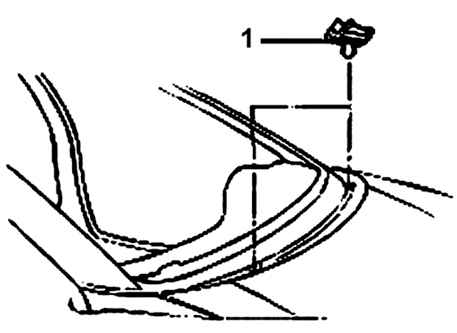

Рисунок 7.56. Места установки распорок (1) ветрового стекла |
|
|
| Установите распорки ветрового стекла в местах, показанных на Рисунок 7.56. |
| Отцентрируйте новое Лобовое стекло в проеме и с помощью специального воскового карандаша отметьте его положение, проставив в четырех местах метки на стекле и кузове. |
| Равномерно нанесите тонкий слой грунта шириной 25–30 мм по периметру ветрового стекла и дайте ему высохнуть в течение 1–15 мин. |
Не наносите грунт для кузова на стекло.
Наносите грунт равномерно по всей области.
Не наносите слишком толстый слой грунтовки.
Никогда не касайтесь поверхности грунта руками. Если это произойдет, то материал может неправильно соединиться со стеклом, что станет причиной попадания воды после установки стекла.
Не допускайте соприкосновения загрунтованной поверхности с водой, пылью и абразивными материалами. |
|
|

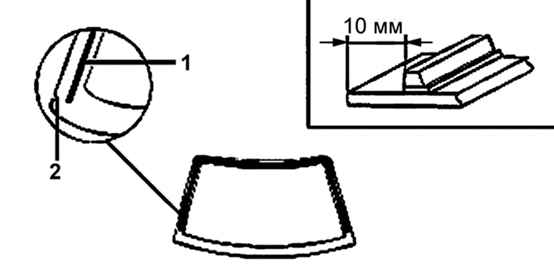

Рисунок 7.57. Расположение резиновой перемычки, наклеиваемой по всему краю ветрового стекла: 1 – резиновая перемычка; 2 – прорезь |
|
|
| На внутреннюю поверхность стекла по всему краю приклейте резиновую перемычку, чтобы нанести на нее герметик при установке стекла (Рисунок 7.57). |
| Установите без зазоров молдинг ветрового стекла. |
| Нанесите тонкий слой грунта для стекла на наружную сторону перемычки. Стекло необходимо установить через 10 мин после нанесения грунта. |
| Заполните рекомендованным герметиком шприц для его нанесения, стараясь исключить образование воздушных пробок, препятствующих равномерному его нанесению. Затем с помощью шприца нанесите герметик равномерным слоем по краю стекла. |
| Наносите герметик в течение 5 мин после нанесения грунта на стекло. |
|
|
| С помощью присосок или специальных приспособлений (09861–31400) опустите стекло в проем, совместив метки, нанесенные ранее, и установите стекло на герметик. |
| Вставьте две нижних распорки, чтобы предотвратить перемещение ветрового стекла вниз. |
| Совместите молдинги ветрового стекла (белая точка на стекле молдинга) и внутренний молдинг крыши. |
| Последовательно прижмите молдинг стекла от центра автомобиля к левой и правой стойкам. |
| Просушите герметик в течение одного часа. |
| Проверьте герметичность установки стекла струей холодной воды, но будьте осторожны – не направляйте сильную струю воды на новый герметичный материал. Дайте воде стекать по краям стекла. |
| Если есть протечки, высушите проверяемую область, а затем нанесите герметик повторно. |
Дайте автомобилю постоять не менее 4 ч после установки стекла. В течение 8 ч после установки стекла соблюдайте минимальную скорость движения.
Стекло должно быть сухим в течение одного часа после установки. |
|
|
| Установите ранее снятые элементы. |
В течение 2–3 дней после установки не рекомендуется:
– хлопать дверьми, когда подняты все стекла;
– подвергать кузов чрезмерным нагрузкам (езда по глубоким колеям с въездом и выездом в них под углом, движение по неровным дорогам). |
|
|
|
|
